砂光機定厚儀
2021-06-02 06:27:18

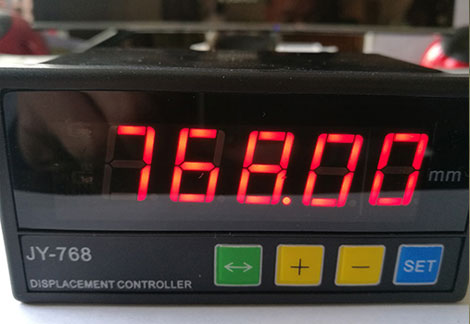

本產品是專門為木工砂光機設計的一款位移控制器，采用高速單片機控制，尺寸控制可靠、精度高。本產品由五位紅色高亮數碼管顯示，可設置小數點，可設置系數、緩沖過量值、慣性補償值、故障下降值、目標值及現行值等參數，
斷電記憶功能。本產品，方向切換運行時有反向背隙消除功能。電機或位置傳感器故障時，本產品自動停止運行，砂帶斷帶或外部故障信號輸入時，本產品有保護回落功能等。
數據范圍：
1.供電電源:AC220V/50Hz；
2.顯示單位:MM（毫米）；
3.系數取值范圍:------------------0.000001-0.099999
4.緩沖過量值范圍E:---------------0.01-99.99
5.慣性補償值范圍L:---------------0.01-99.99
6.斷帶下降值范圍C:----------------0.01-99.99
7.目標值(設定值)范圍:-------------0.01-999.99
8.現行值(基準值)范圍:-------------0.01-999.99
9.測量誤差：±1個系數值
10.為降低干擾，請將控制器信號線與動力線分開布線
11.面板尺寸：96x48MM(寬x高)；開孔尺寸：93x45MM（寬x高）；
外廓尺寸：96x48x70MM(寬x高x厚)。
12.應用范圍：通用砂光機尺寸控制（本產品含壹套磁感A/B相傳感器）
數據修改：
一、現行值修改：短按SET鍵，閃動顯示當前數值，按←→鍵移動數字位，按+鍵或-鍵可以修改當前數字位，錄入完畢，長按SET鍵，即保存并退出現行值修改模式。
二、參數修改：長按SET鍵，數碼管顯示-----，后按按←→鍵移動數字位，按+鍵或-鍵可以修改當前數字位，輸入密碼：18951，進入?yún)?shù)菜單,菜單分5級,短按SET鍵可以進入下一級菜單。
1.系數:顯示5位數字，系數的計算公式：
系數=[螺距/（減速比*8）]*1000000
系數=實際測量值/顯示值*控制器內系數
注意：使用以上公式，需要先記錄控制器內的原始系數，原始系數不能為零，出廠默認設置為25000，確認顯示值之前，需要先校準儀表的零位，使儀表零位和設備零位吻合。
2.緩沖過量值E：一般取值0.5，可根據不同設備進行更改。
3.慣性補償值L：一般取值0.15，可根據不同設備進行更改。
4.小數點：小數點位閃爍，按←→鍵改變小數點位。
5.斷帶下降值C：一般取值1.0，可以根據要求進行修改，在設備出現故障或按下急停按鈕時可以使平臺緊急下降一段距離。
操作說明：
1.手動運轉：按+或-鍵可以使輸送平臺下降或上升。
2.自動運轉：按←→鍵，進入自動運轉設定狀態，鍵入目標值，按下SET鍵，設備運轉至目標值停止。
3.慣量自適應：連續按動+鍵，3-7次，直到數據每次增加0.1mm，定慣量自適應結束。
